Conectar a tierra un armario de parcheo es fundamental tanto para la seguridad como para el rendimiento de la red. Una conexión a tierra adecuada protege los equipos contra interferencias eléctricas y previene situaciones peligrosas. En esta guía, aprenderá paso a paso cómo conectar a tierra de forma segura un armario de parcheo o un armario de servidores.
¿Por qué es importante la conexión a tierra?
La conexión a tierra garantiza la descarga segura de la carga eléctrica. En un armario de conexiones o un armario de servidores, esto significa que todas las partes conductoras (como puertas y paneles laterales) están conectadas a tierra. Si su armario de conexiones no cuenta con una conexión a tierra adecuada, las cargas estáticas, las interferencias electromagnéticas o las fluctuaciones de voltaje pueden dañar los equipos de red, como conmutadores, paneles de conexiones y servidores.
Cómo conectar a tierra un armario de conexiones en 3 pasos

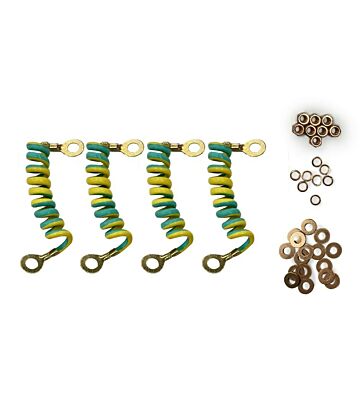

Al conectar a tierra gabinetes de parcheo utilice siempre el kit de conexión a tierra suministrado. Este conecta las puertas y los paneles laterales al sistema de conexión a tierra del armario.
Aquí le indicamos cómo proceder:

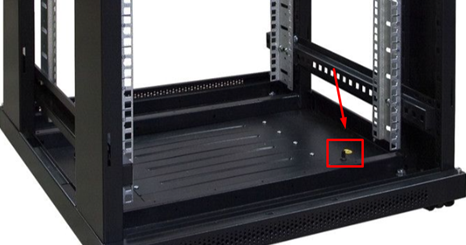

1. Dentro del gabinete, hay clavijas de tierra en las puertas y los paneles laterales.

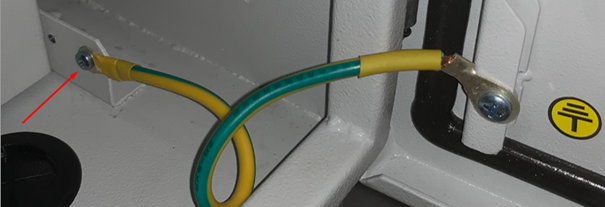

2. Fije un extremo del cable de conexión a tierra al marco y el otro extremo a la puerta o al panel lateral.
¡Precaución! Apriete los tornillos solo a mano para que los ojales no se rompan.
3. Repita esto con los cuatro cables.
Riesgos asociados a una mala conexión a tierra del armario de conexiones
Un armario de servidores o un armario de conexiones con una conexión a tierra insuficiente puede provocar:
- descargas eléctricas
- Daños en los equipos → altos costos de reparación
- Rendimiento de la red interrumpido debido a cortes de servicio.
- Riesgo de incendio en caso de rayos o sobretensiones.
- Multas por infringir leyes y reglamentos

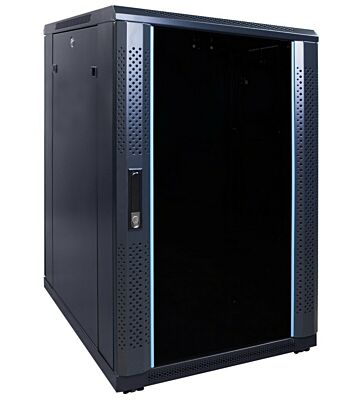

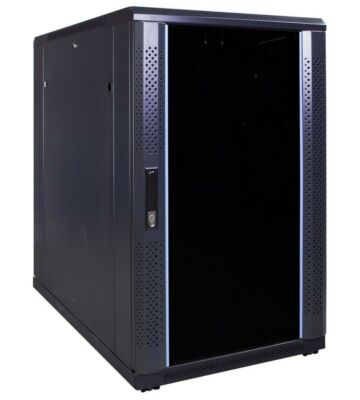

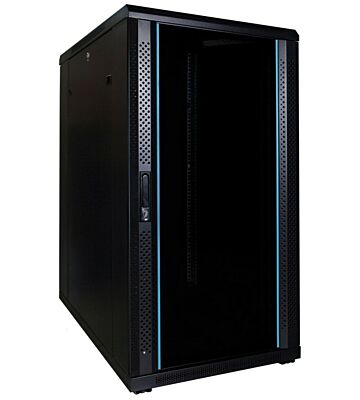

Nuestros gabinetes para servidores y de parcheo más populares
Todos nuestros gabinetes para servidores y de parcheo se suministran con un kit de conexión a tierra. Vea aquí los gabinetes para servidores y gabinetes de parcheo más populares.
Puesta a tierra según las normas DIN
En los Países Bajos, las redes deben cumplir con las normas NEN 1010, NEN-EN 50174 y NEN-EN 50310. Según estas normas, toda instalación de red debe estar conectada mediante equipotencialidad (mínimo 25 mm²). Esto garantiza que no se produzcan diferencias de tensión, lo que aumenta la seguridad de la instalación y previene fallos de funcionamiento.
¿Incumplimiento de estas normas? Si no se respetan estas regulaciones para la correcta conexión equipotencial de las instalaciones eléctricas, incluidos los gabinetes de servidores, esto puede acarrear consecuencias legales y riesgos de responsabilidad.
Plan paso a paso: Puesta a tierra del armario del servidor
1. Planificación y preparación
Antes de comenzar la puesta a tierra, es fundamental contar con un plan claro. Elija un punto de puesta a tierra central o puntos separados para cada componente. Además, consulte la normativa local. Tenga en cuenta todos los cables, cajas de conexiones y materiales necesarios (como rieles de puesta a tierra, terminales de cable y cables de puesta a tierra).
Accesorios útiles para la preparación:
2. Elija los materiales de conexión a tierra adecuados.
Para la puesta a tierra de un armario de servidores se requieren materiales de alta calidad. Se recomienda utilizar cables de cobre para una conductividad óptima. Asegúrese de que todas las conexiones sean fácilmente accesibles y utilice tornillos y abrazaderas adecuados. Nuestros armarios de parcheo y armarios de servidores incluyen un kit de puesta a tierra. Con este kit, se conectan los paneles laterales, la puerta frontal y la puerta trasera para conectar a tierra todo el armario.

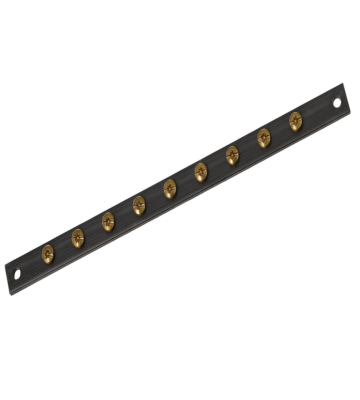

Accesorios para la puesta a tierra de un armario de servidor
3. Conexión a tierra del panel de conexiones en el gabinete del servidor.
Además, conecta a tierra todos los componentes activos de tu armario de conexiones. Esto incluye conmutadores, paneles de conexión, servidores y otros equipos de red. Conéctalos al riel de conexión a tierra del armario. Presta atención también a una buena gestión del cableado; esto mantendrá tu instalación segura y organizada.
4. Inspección y mantenimiento
Tras instalar la conexión a tierra, compruebe todas las conexiones. Realice inspecciones periódicas para asegurarse de que el armario de conexiones esté correctamente conectado a tierra. La corrosión u otros daños pueden suponer riesgos.
Consejo adicional: asegúrese de tener orden en su armario de parcheo.
Un armario de conexiones con conexión a tierra adecuada también requiere un cableado ordenado. Una buena gestión de cables garantiza claridad, una resolución de problemas más rápida y una apariencia profesional.
Preguntas frecuentes sobre la conexión a tierra de los gabinetes de conexiones
