Has comprado un armario de conexiones y estás deseando instalarlo. ¡Por fin tu red está lista! También pediste estantes para dispositivos más pequeños. Pero, ¿cómo se fijan los estantes a los perfiles de 19 pulgadas? Es muy fácil. Te lo mostraremos paso a paso.
¿Qué necesitas?
- Destornillador Phillips
- Opcionalmente Herramienta súper potente para tuercas de jaula y herramienta para tuercas de jaula

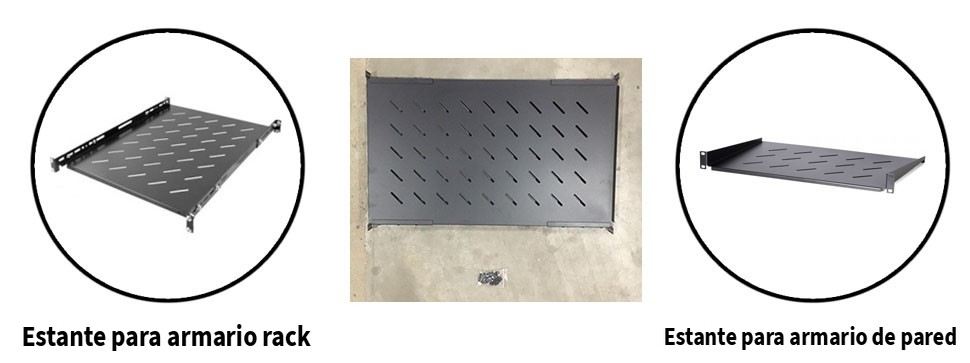

Ofrecemos tres tipos de estantes: fijos, extraíbles y universales. Para cada tipo, le mostramos cómo instalarlos en su armario de servidores en tan solo unos sencillos pasos.
Instalación de estantes fijos DS-FH
Estos estantes solo son compatibles con nuestra propia línea de gabinetes para servidores y gabinetes de pared. Los estantes se colocan entre los perfiles de 19 pulgadas. Para montar los estantes DS-FH, siga estos pasos:
Paso 1

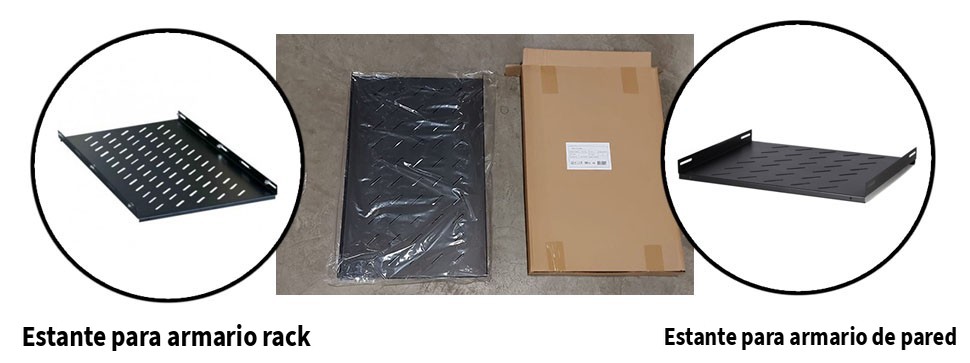

Retire el estante y el juego de tuercas de jaula y tornillos del embalaje.
Paso 2

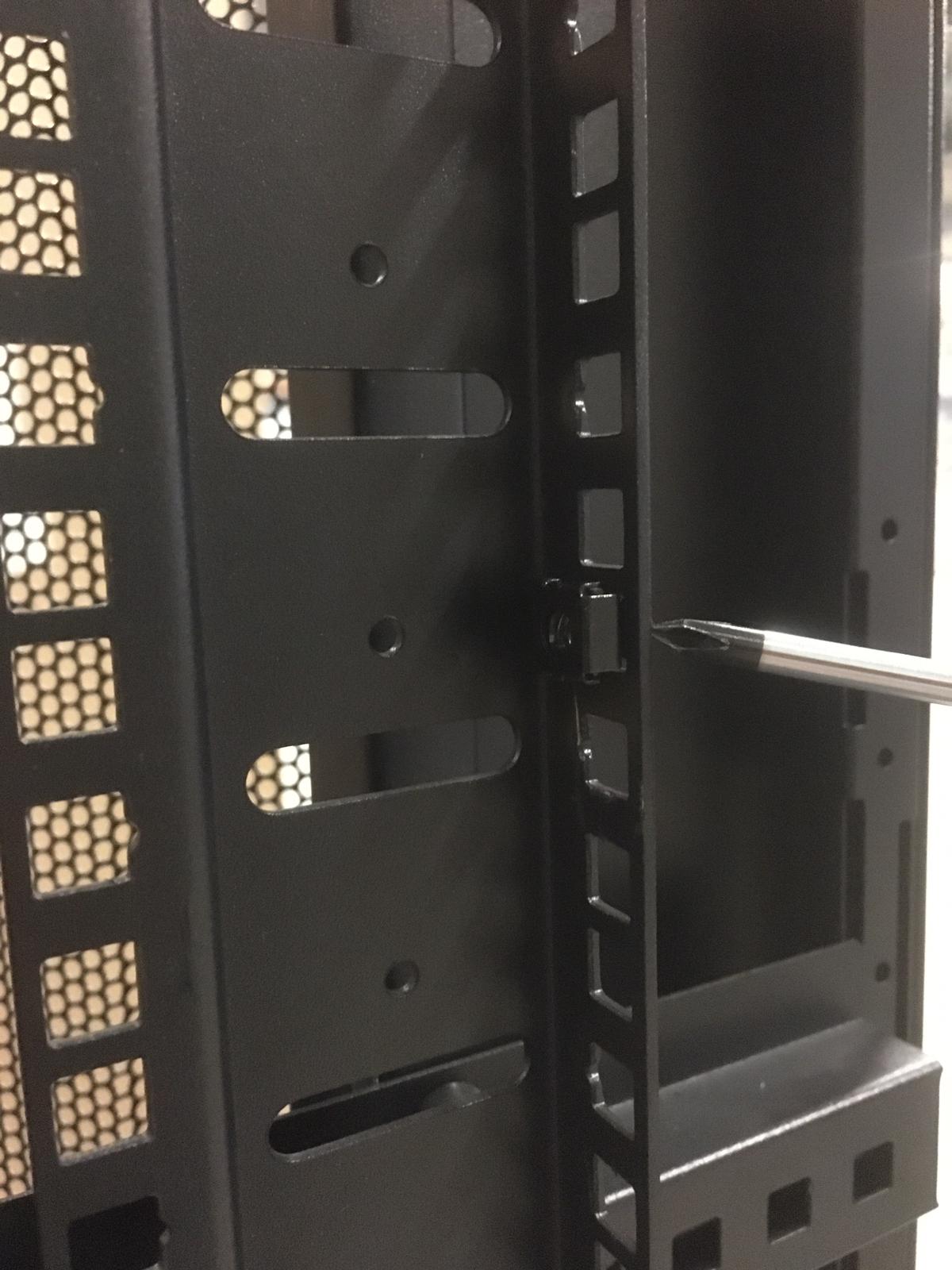

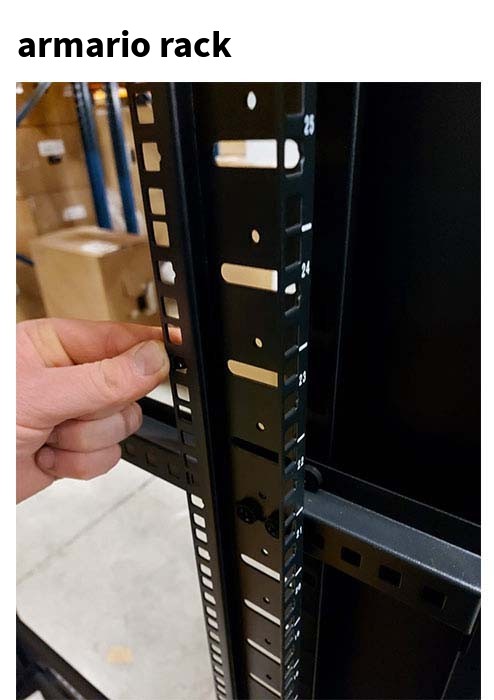

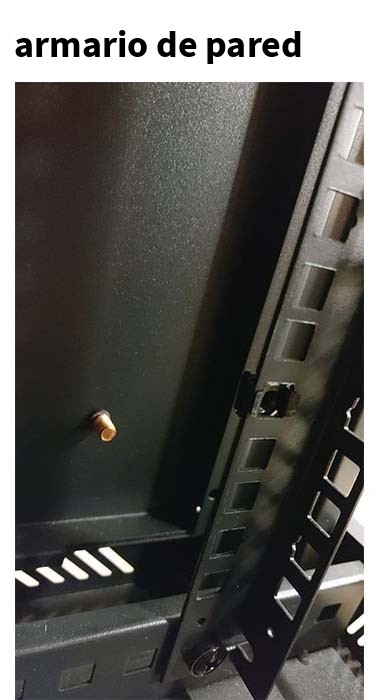

Los perfiles de 19 pulgadas del armario para servidores o armario de pared tienen recortes donde se pueden fijar las tuercas de jaula. Inserte las tuercas de jaula desde el exterior en los 4 perfiles del armario para servidores. Hágalo a la altura deseada. Esto es más fácil con una Herramienta súper potente para tuercas de jaula .
Paso 3

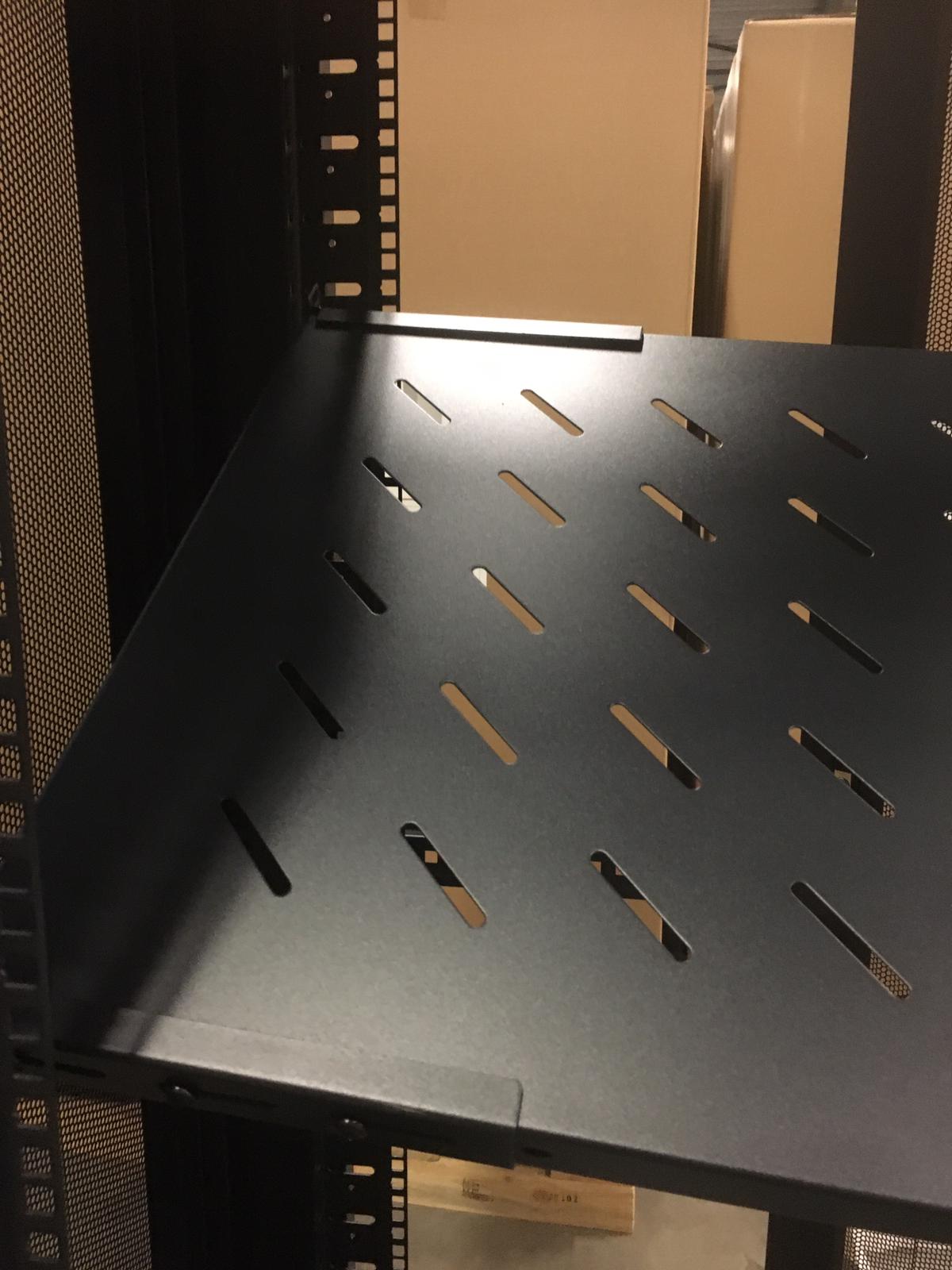

A continuación, deslice el estante entre los perfiles de 48 cm (19 pulgadas) de manera que la perforación quede alineada con la tuerca de jaula. Esto requiere cierta fuerza, ya que el estante queda firmemente sujeto entre los perfiles. Lo ideal es inclinar el estante horizontalmente y colocarlo entre los montantes desde el frente. Luego, empuje el estante hasta que quede en la posición horizontal deseada.
Paso 4

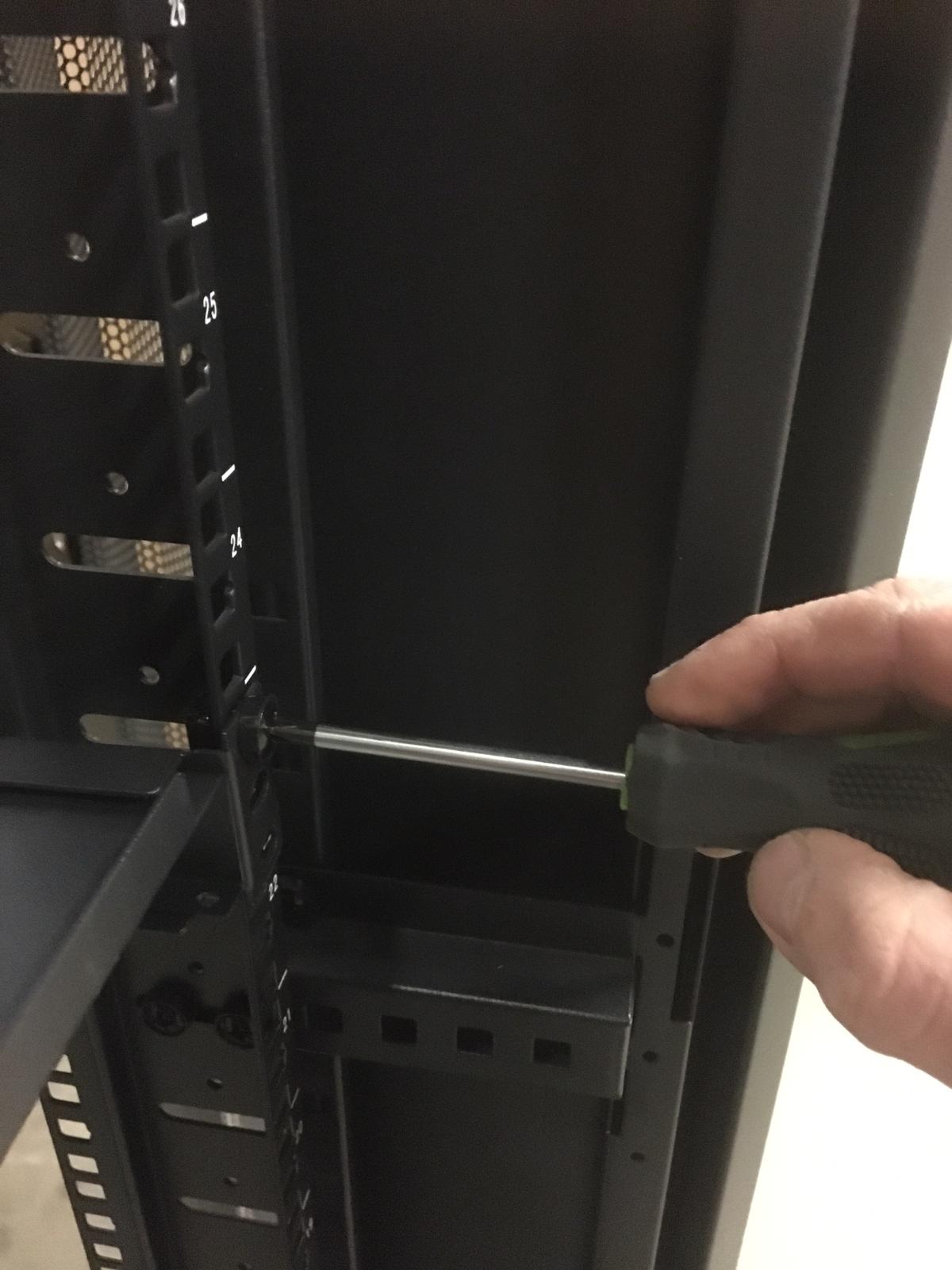

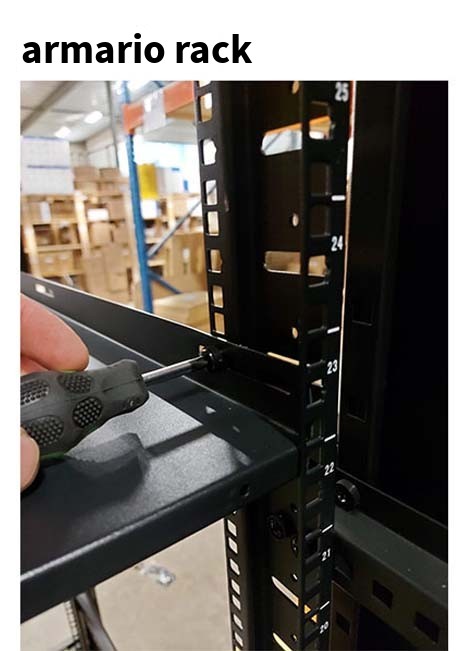

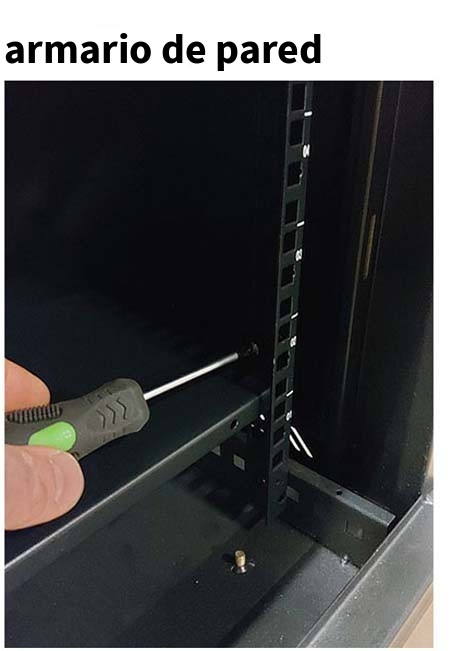

Fije el estante con los tornillos para jaula suministrados. Puede hacerlo con un destornillador Phillips o con una herramienta para tuercas de jaula especial. El estante estará listo para usar de inmediato.
Montaje de estantes extraíbles DS-UH
Estos estantes solo son compatibles con nuestra propia línea de gabinetes para servidores y gabinetes de pared. Los estantes se fijan a la parte delantera y trasera de los perfiles de 19 pulgadas. Para montar los estantes DS-UH, siga estos pasos:
Paso 1

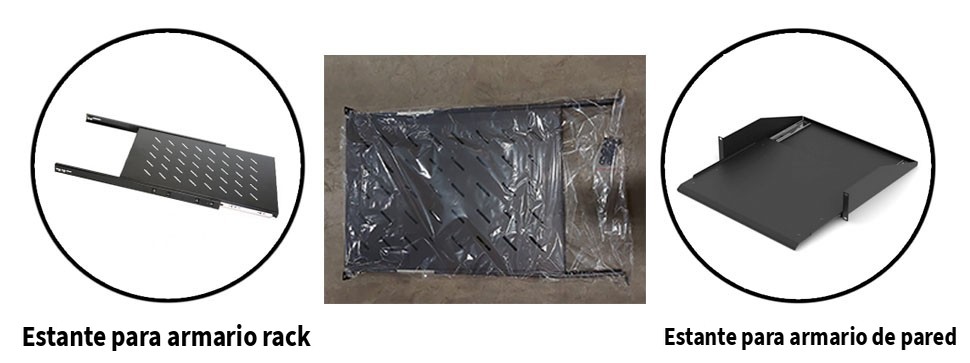

Retire del embalaje el estante, las tuercas de jaula y los tornillos suministrados.
Paso 2
Coloque las tuercas de jaula en la parte delantera y trasera de los cuatro perfiles del armario del servidor. Hágalo a la altura deseada.
Paso 3

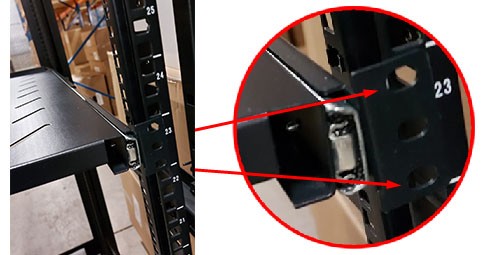

Coloque el estante entre los perfiles de 19 pulgadas de manera que el hueco para las orejetas de montaje de las tuercas de jaula recién instaladas quede alineado. Use un destornillador o herramienta para tuercas de jaula para apretar los tornillos de jaula en la parte frontal del estante.
Paso 4

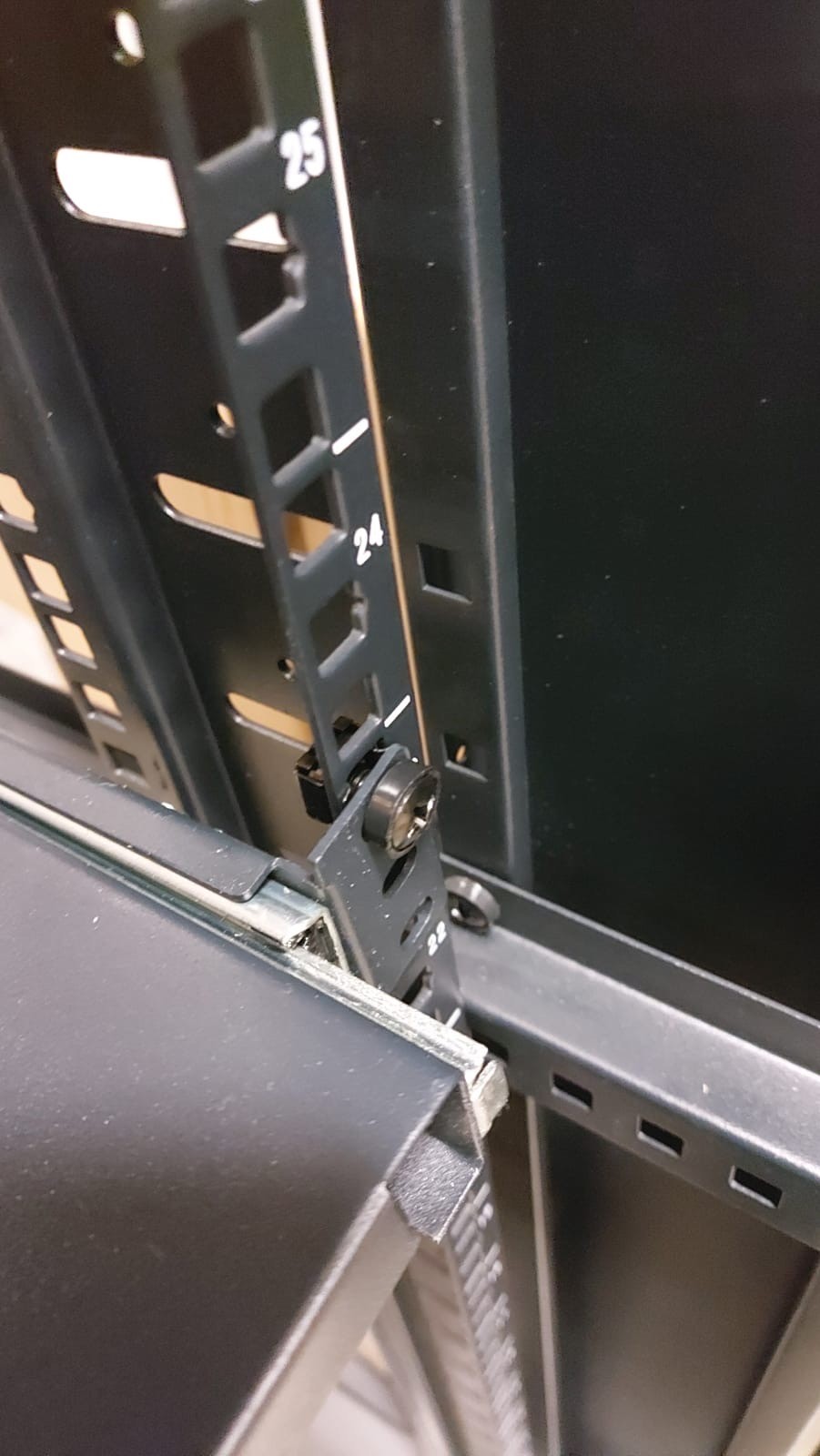

Deslice las guías telescópicas hacia los perfiles traseros de 19 pulgadas hasta que se alineen los huecos para las orejetas de montaje de las tuercas de jaula que acaba de instalar. Apriete las tuercas de jaula. Repita este procedimiento para los cuatro perfiles. Ahora puede utilizar el estante.
Montaje de estantes universales DS-FO
Estos estantes son compatibles con todos los gabinetes de pared y de parcheo de 19 pulgadas. Los estantes universales se fijan a la parte delantera y trasera de los perfiles de 19 pulgadas. Para montar los estantes DS-FO, siga estos pasos:
Paso 1
Retire del embalaje el estante, las tuercas de jaula y los tornillos suministrados.
Paso 2
Coloque las tuercas de jaula a la altura deseada en los lados delantero y trasero de los cuatro perfiles. Hágalo a la altura deseada.
Paso 3
Coloque el estante entre los perfiles de 19 pulgadas de manera que la perforación para la tuerca de jaula quede alineada. Atornille únicamente las tuercas de jaula en la parte frontal.
Paso 4

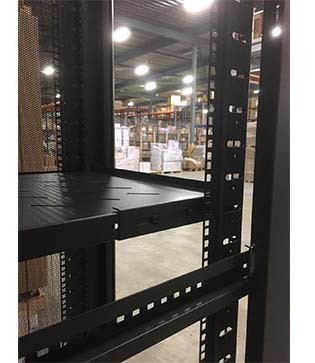

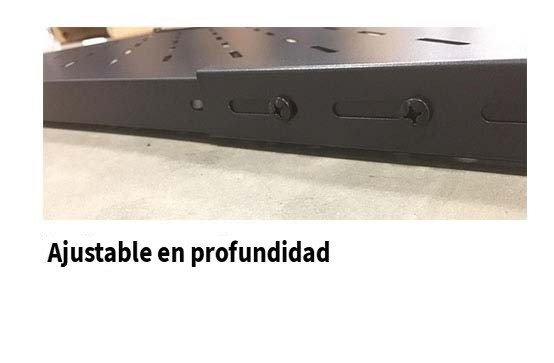

Los puntos de fijación traseros del estante universal son ajustables en profundidad. Extiéndalos hasta que los orificios de fijación de las tuercas de jaula coincidan con los perfiles. Atornille las tuercas de jaula en la parte trasera. El estante ya está listo para usar.
