Se configura una red cableada mediante un cable FTP. Esto se hace, por ejemplo, entre un router y un portátil, un televisor inteligente o una PlayStation. Para establecer esta conexión, es necesario terminar el cable. En este artículo, aprenderá a terminar un cable FTP en una toma de pared o conector en 6 pasos.
¿Qué es un cable FTP?

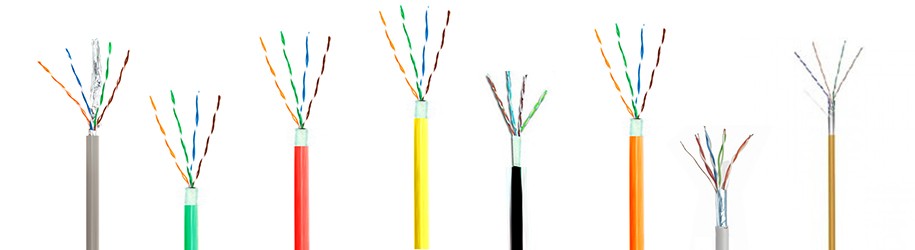

Un cable de par trenzado con lámina metálica (FTP) es un cable de red compuesto por varios pares trenzados de hilos de cobre recubiertos de lámina metálica. Esta lámina garantiza una señal de internet rápida y estable, minimizando así el riesgo de interferencias externas. Los cables FTP se utilizan ampliamente para conectar dispositivos como ordenadores, conmutadores y enrutadores.
Los cables FTP están disponibles en las categorías Cat5e, Cat6, Cat6a y Cat7. Según la velocidad deseada, se elige una de estas categorías. ¿Necesitas ayuda para elegir el cable adecuado? Lee este artículo: ¿Cuál es la diferencia entre Cat5e, Cat6, Cat6a y Cat7?
comprar cables de internet
¿Sabes qué cables necesitas? Entonces, elige tus cables justo debajo.
Conexión de un cable FTP a una toma de pared blindada
¿Quieres conectar un cable FTP a una toma de pared blindada? Entonces lee el artículo: Cómo conectar una toma de pared paso a paso.
A continuación, explicamos paso a paso cómo conectar un conector blindado al cable FTP.
Conexión de un conector a un cable FTP
Para mantener las excelentes características de un cable (S)FTP, también debe utilizar conectores blindados. Por lo tanto, antes de iniciar la conexión, verifique si está utilizando tanto cables como conectores blindados.
Necesitas esto
- Cable FTP Danicom Cat5, 6, 6a o 7
- uno o más conectores blindados de la misma categoría que el cable FTP
- un pelacables
- un alicates de crimpado

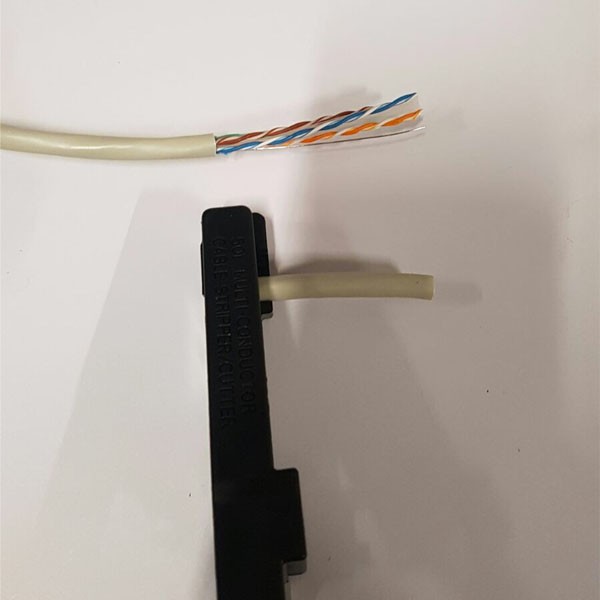

Paso 1 – Pele el cable

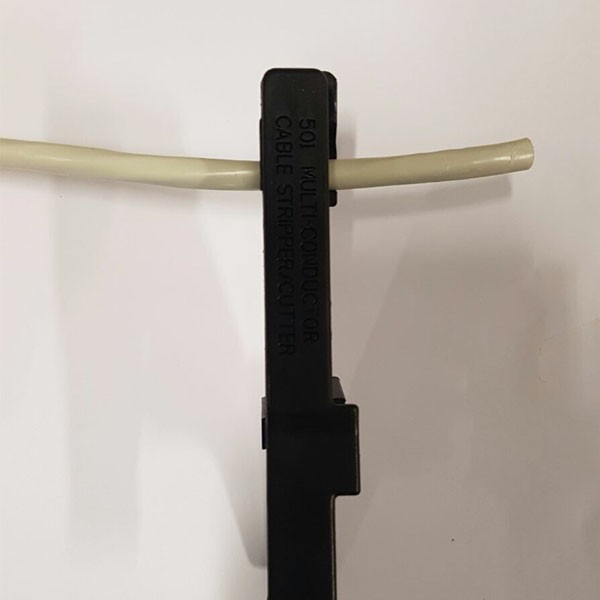

Utiliza un pelacables y pela aproximadamente 6 centímetros del cable.

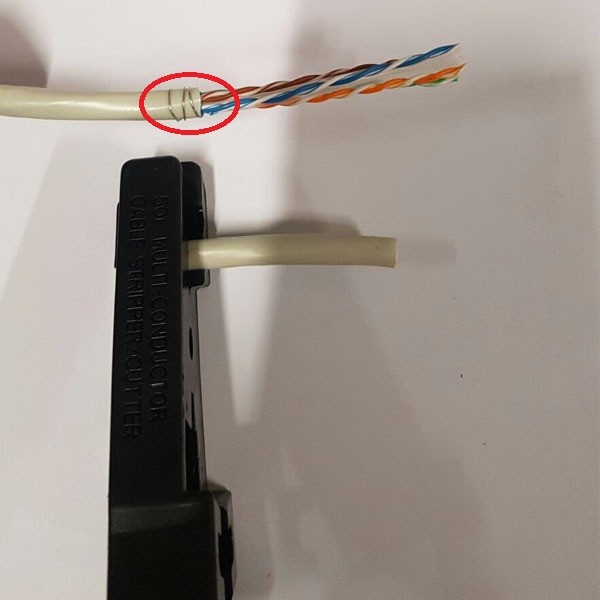

Paso 2: Enrolle el cable de tierra metálico alrededor del extremo de la funda del cable.

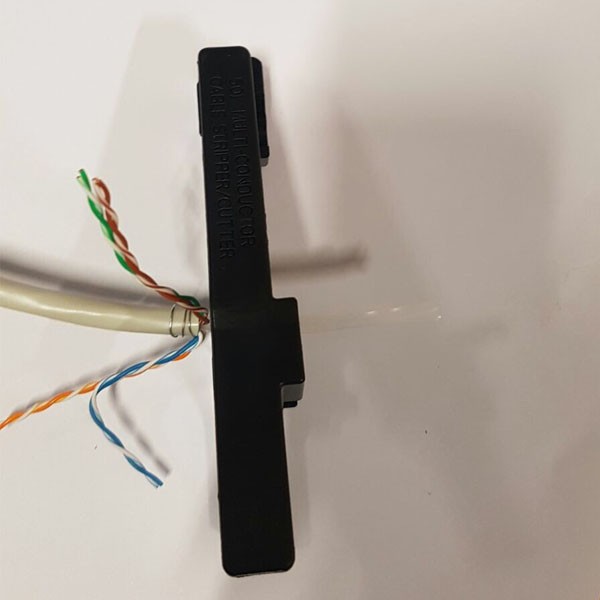

Paso 3: Doble los pares de cables hacia abajo para cortar la "cruz blanca" con la herramienta pelacables.

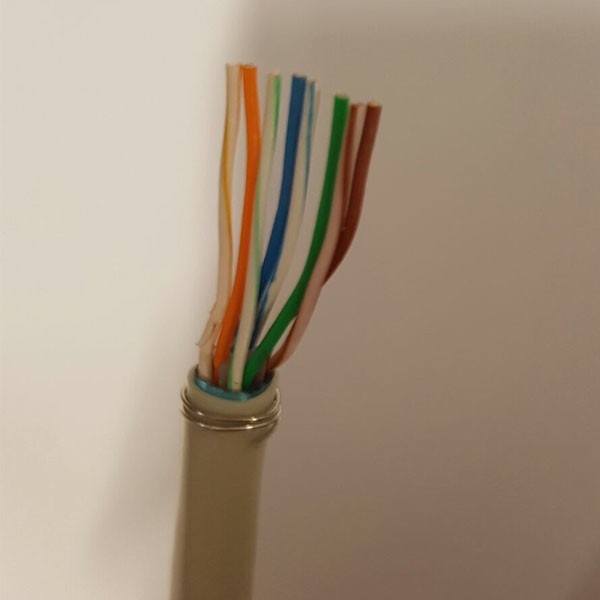

Paso 4: Coloca los hilos en el orden correcto y córtalas en línea recta.
Ordene los pares de cables según la norma europea B.
1: Blanco-Naranja
2: Naranja
3: Blanco-Verde
4: Azul
5: Azul-Blanco
6: Verde
7: Marrón-Blanco
8: Marrón
Acabado conforme a la norma europea B.
La norma europea B ( EN 50173-1 ) proporciona directrices para la instalación y gestión de redes. Esta norma garantiza una red de alta calidad. Dado que todos los dispositivos en Europa se conectan conforme a esta norma, puede tener la certeza de que la instalación es segura y se realiza correctamente.
Paso 5: Deslice los pares de cables en el conector.
Coloque el conector sobre los pares de cables.

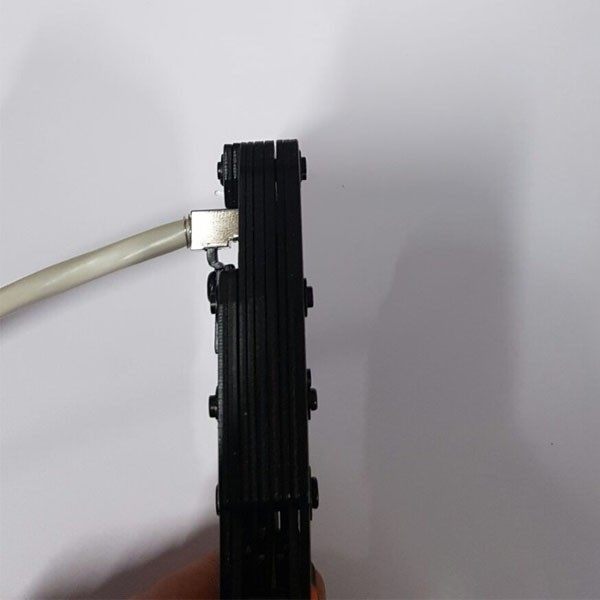

Paso 6: Apriete el conector firmemente con una herramienta de crimpado.
Si el conector hace buen contacto con los pares de cables, fíjelo con la herramienta de crimpado.

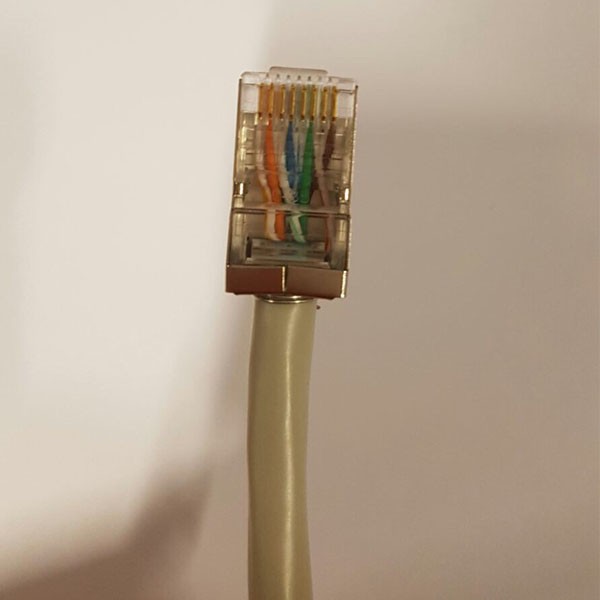

Ahora ha montado un conector en un cable FTP.
